天津中医药大学新建体育馆

信息来源: 浏览次数:










工程名称:
天津中医药大学新建体育馆



工程概况:

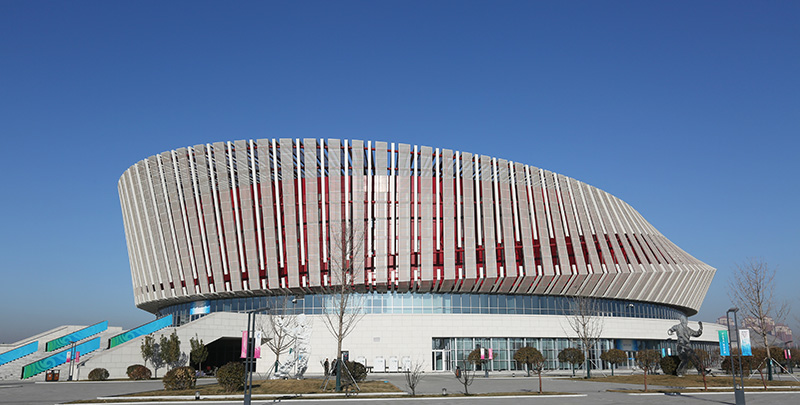

该工程是十三届全运会的比赛场馆之一,整体造型意喻着“旋转”和“围绕”的“喜旋”造型,代表着喜悦和对生命的热情。共有5035个座位,建筑面积17420m2,建筑造型为椭圆形建筑,建筑总高度23.8米。

工程主体结构形成为框架混凝土结构,主体一层,局部四层,主体砼柱分为两圈,外圈砼柱共32根,柱顶标高16.13至21.9米。内圈不连续混凝土柱共26根(北侧场馆入口处抽空6根混凝土柱),柱顶标高为20.14至21.9米。

屋顶为国内少见的弦支穹顶结构。该结构平面呈椭圆形120m×100m,主体由混凝土框架结构和钢屋盖组成。屋盖采用弦支穹顶结构,支撑钢屋盖的混凝土柱有58根分为两圈,外圈柱32根,柱顶标高为16.13m 至21.89m ;内圈柱26根,柱顶标高为20.14m至21.89m,北侧场馆入口处,在抽空6根柱的区域采用加强桁架,截面形式呈三角形,跨度为55.6m,高度为4.5m。

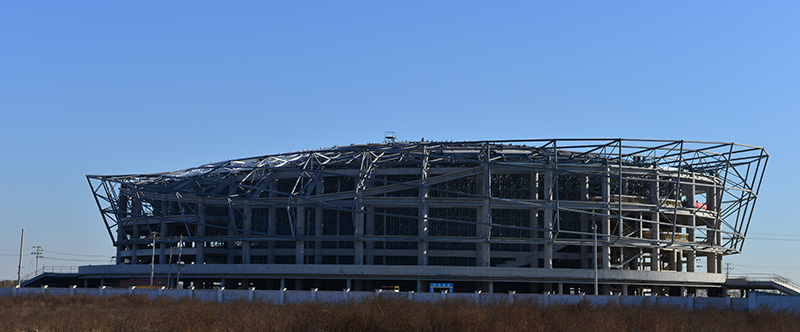

钢屋盖由大跨度椭圆形弦支穹顶和外围径向桁架组成。弦支穹顶长轴92.2m,短轴73m,矢高6.5m,通过弹簧支座支撑于内圈26根混凝土柱顶上,与外围径向桁架连接成整体。预应力构件由四圈环向拉索、五环径向拉杆和81根竖向撑杆组成。

外围桁架结构,由32榀平面桁架及环杆构成,单榀桁架高15m至20m,宽13m至17m,桁架水平段与柱顶弹簧支座焊接,桁架垂直段与柱外侧埋件焊接,环杆以此在平面桁架间安装焊接,构成稳定体系。



工程技术特点、难点:

1.预应力钢结构工程具有施工难度大、施工前期准备工作量大;

2.工程结构形式比较新颖,可借鉴施工经验不是很多;

3.钢结构制作安装及制索精度要求比较高;

4.钢索长度比较长,径向拉杆相对于钢索来说刚性比较大,并且安装时只能在脚手架间隙中间穿过,所以布索安装也有一定的困难;

5.钢索和钢拉杆挂完后要保证撑杆有一定的偏转角度,这就要求调节它们的长度来满足要求,使得挂索更加困难;

6.预应力钢结构从结构的拼装,到预应力张拉完成以及最后支撑架的拆除,其间经历很多受力状态,为了保证工程质量能够需进行大量的施工模拟计算;

7.工程采用补偿索力的方法来施加预应力,但是要保证张拉过程同步性比较困难,采取有效措施解决;

8.预应力过程的监控十分重要,工程中必须采取可靠的监测手段,对钢结构的变形和预应力钢索的受力进行实时监测,以确保结构施工期安全,保证结构的初始状态与原设计相符。
